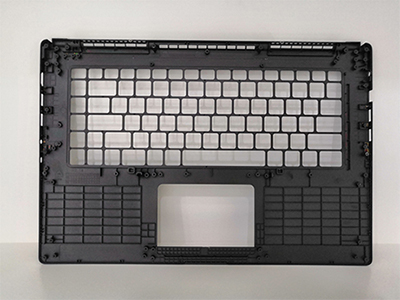

鎂合金壓鑄加工過程中有哪些注意事項

　　在鎂合金壓鑄加工過程中，為了保證壓鑄件的質量，壓鑄工藝參數方麵主要有以下部分需要給予足夠的重視，隨銳準精密一起來看看吧。


　　1.鎂合金的預熱

　　預熱的目的首先在於消除鎂錠可能殘存的水份，否則就可能發生濺射和***的後果;其次在於使鎂合金熔爐內熔液溫度不因加料而產生大的波動。鎂錠預熱所需要的溫度至少達到150℃或以上。

　　2.鎂合金熔液之工作溫度

　　熱室壓鑄工藝所需要的鎂液工作溫度在620℃至640℃，在具體的生產過程中，***重要的工作是要根據產品的實際要求，以及生產過程的控製情況適當調整熔液的溫度。

　　3.模具溫度

　　保持模具溫度從理論和實際操作中都有其重要的意義。其作用大致為：

　　a.使模具達到良好的平衡
，改善合金凝固條件和順序。

　　b.保持合金具有良好的填充狀態和流動性，並有利於壓力的傳遞。

　　c.鑄件成形良好的同時可以得到穩定的表麵質量

，尺寸精度和機械性能。

　　d.提高生產效率和模具壽命

　　模溫之高低需依產品特征及生產周期的控製情況加以調節
，一般控製在230℃至280℃之間。

　　4.熱室壓鑄機射嘴的溫度控製

　　射嘴的加熱其目的是為了減少合金熔液流經時的熱量損失

，達到穩定的操作。

　　5.壓射力的控製

　　熱室壓鑄機壓射力控製在16至25MPa
，增壓則控製在50至70MPa。

　　6.壓射速度的控製

　　一般在控製快速射料上，鎂合金壓鑄需要大於鋅、鋁合金的快速填充。特別是在生產特薄壁鑄件，壓鑄機空射速度要大於6米/秒。
