鋅合金壓鑄件氣泡問題要如何把控？

相信很多壓鑄廠在鋅合金壓鑄過程中都會遇到各種壓鑄難題
，例如鋅合金壓鑄件氣泡問題。那麼，我們該怎樣控製鋅合金壓鑄件氣泡問題呢?

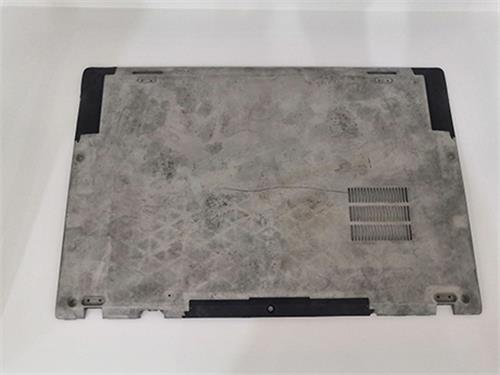

鋅合金壓鑄件表麵起泡，主要表現在拋光或者加工後顯露出來

，比方噴油
、電鍍表麵處理後我們會發現壓鑄件表麵有突起小泡。那麼
，導致鋅合金壓鑄件氣泡的原因有哪些呢?

1、孔洞引起：氣qi孔kong和he縮suo短duan機ji製zhi
，氣qi孔kong往wang往wang是shi圓yuan形xing，而er縮suo短duan多duo數shu是shi不bu規gui則ze形xing。因yin為wei氣qi孔kong和he縮suo孔kong的de存cun在zai，使shi壓ya鑄zhu件jian在zai進jin行xing表biao麵mian處chu理li時shi，孔kong洞dong或huo許xu會hui進jin入ru水shui
，當dang噴pen漆qi和he電dian鍍du後hou進jin行xing烘hong烤kao時shi，孔kong洞dong內nei氣qi體ti受shou熱re脹zhang大da;或孔洞內水會變蒸氣，體積脹大，因而導致鑄件表麵起泡。

2、晶間腐蝕引起：鋅合金成分中有害雜質——鉛、鎘
、xihuijujizaijinglijiaojiechudaozhijingjianfushi，jinshujitiyinjingjianfushierposui
，erdiandujiakuailezheyiwenti，shoujingjianfushidebuweihuizhangdaerjiangducengdingqi，xingchengzhujianbiaomianqipao。tebieshizaichaoshihuanjingxiajingjianfushihuishizhujianbianxing
、開裂
、乃至破碎。

3
、裂紋引起:水紋、冷隔紋、熱裂紋。

a 當鑄件厚薄不均，凝聚進程發作應力;b 過早頂出，金屬強度不夠;c 頂出時受力不均;d 過高的模溫使晶粒粗大;e 有害雜質存在。

以上因素都有可能導致裂紋，當鋅合金壓鑄件存在水紋、冷隔紋

、熱裂紋，電鍍時溶液會進入到裂紋中，在烘烤時轉化為蒸氣，氣壓頂起電鍍層構成起泡。

我們將導致鋅合金壓鑄件氣泡的原因找到

，那麼我們要如何控製鋅合金壓鑄件氣泡問題呢?銳準精密對鋅合金壓鑄件氣泡問題提出的解決方案如下：

我wo們men要yao控kong製zhi氣qi孔kong的de產chan生sheng，關guan鍵jian的de就jiu是shi減jian少shao混hun入ru鑄zhu件jian內nei的de氣qi體ti量liang，理li想xiang的de金jin屬shu流liu應ying不bu斷duan加jia快kuai地di由you噴pen嘴zui通tong過guo分fen流liu錐zhui和he澆jiao道dao進jin入ru型xing腔qiang，構gou成cheng一yi條tiao順shun滑hua及ji方fang向xiang一yi起qi的de金jin屬shu流liu，采cai用yong錐zhui形xing流liu道dao規gui劃hua，即ji澆jiao流liu應ying不bu斷duan加jia快kuai地di由you噴pen嘴zui向xiang內nei澆jiao口kou逐zhu步bu減jian少shao，以yi達da意yi圖tu。

關guan於yu縮suo孔kong
，我wo們men在zai壓ya鑄zhu進jin程cheng中zhong要yao使shi壓ya鑄zhu凝ning聚ju進jin程cheng中zhong各ge個ge部bu位wei盡jin量liang一yi起qi均jun勻yun散san熱re，一yi起qi凝ning聚ju。就jiu要yao求qiu我wo們men的de項xiang目mu部bu規gui劃hua合he理li的de水shui口kou內nei澆jiao口kou厚hou度du及ji方fang位wei，用yong模mo具ju規gui劃hua，模mo溫wen控kong製zhi及ji冷leng卻que，來lai防fang止zhi產chan生sheng縮suo孔kong。

關於晶間腐蝕現象，其主要問題是控製鋅合金原料中有害雜質含量。

關於水紋、冷隔紋

，在鋅合金壓鑄過程中我們可提升模具溫度，加大內澆口速度，或在冷隔區加大溢流槽，來減少冷隔紋的出現。
